האם אי פעם הסתכלתם על משאבת הביוב במרתף וחשבתם שזה הפתרון לכל בעיות הניקוז? לצערי, זו גישה שעלולה להוביל להצפה הבאה. משאבת ביוב איננה יחידה עצמאית שפועלת בוואקום – היא חלק ממערכת מורכבת הכוללת צנרת, בורות ניקוז, שסתומים, מערכות בקרה ומתקני גיבוי. כשמתכננים רק את המשאבה ומתעלמים מהשאר, התוצאה היא כשל מערכתי שמגיע בדיוק ברגע הכי לא נכון.
למה תכנון מערכתי הוא לא רק 'יותטאב' אלא הכרח
רוב מנהלי הבניינים ובעלי נכסים רואים את משאבת הביוב כמוצר בודד – בוחרים אותה לפי הספק, מתקינים אותה, ומניחים שהבעיה נפתרה. אבל בפועל, משאבות ביוב הן רק הלב של מערכת שלמה. אם הצנרת לא תוכננה נכון, אם בור הניקוז קטן מדי, אם אין גיבוי חשמלי או אם מערכת הבקרה לא מתריעה על תקלה – המשאבה הטובה ביותר לא תציל אתכם מהצפה.
מחקר שנערך על מערכות ביוב בבניינים מצא שרוב התקלות הקשות אינן נובעות מכשל במשאבה עצמה, אלא מחוסר תיאום בין הרכיבים השונים במערכת. כאשר בור הניקוז ממוקם במקום לא מתאים, כאשר הצנרת מותקנת בזווית שגויה, או כאשר אין שסתום אל-חזור – כל אלו הופכים למוקשים שיגרמו לכשל בסופו של דבר.
הרכיבים המרכזיים במערכת ביוב שלמה
תכנון הוליסטי מתחיל בהבנה שהמערכת כוללת לפחות שבעה רכיבים קריטיים שחייבים לעבוד בהרמוניה:
1. בור הניקוז והמיקום שלו
גודל בור הניקוז ומיקומו קובעים את יכולת המערכת להתמודד עם עומסים פתאומיים. בור קטן מדי יגרום למשאבה להפעיל ולכבות בתדירות גבוהה, דבר שמקצר את חיי המשאבה ומעלה את סיכון הכשל. בור שממוקם במקום לא נגיש מקשה על תחזוקה ובדיקות תקופתיות.
2. המשאבה עצמה – סוג, הספק ויכולות
בחירת המשאבה צריכה להתבסס על אפיון מדויק של העומס הצפוי, גובה ההפרש הידרוסטטי, וסוג הפסולת הצפוי. משאבה טבולה מתאימה למרבית היישומים הביתיים והמסחריים, אך במקרים של פסולת עם מוצקים גדולים או סיביים, משאבת גרינדר עם סכינים טוחנות היא הפתרון הנכון. חברות כמו Grundfos מציעות דגמים מסדרת Unilift, וגם EBARA מספקת משאבות גורסות כמו דגם DRS עם סכין חותך מ-AISI 304.
3. הצנרת – קוטר, שיפוע ואיכות
צנרת בקוטר לא מתאים או בשיפוע שגוי תגרום לסתימות תכופות ולעומס יתר על המשאבה. על פי העקרונות הבסיסיים, צנרת ביוב צריכה להיות מותקנת בשיפוע מינימלי של 2% כדי למנוע שקיעת מוצקים. כמו כן, חשוב לוודא שהחומר עמיד בפני קורוזיה ושחיקה לאורך זמן.
4. שסתומי אל-חזור
שסתום אל-חזור הוא רכיב חובה במערכות ביוב. הוא מונע זרימה הפוכה של ביוב חזרה למשאבה או לבור, ובכך חוסך נזקים ומונע הצפות. היעדרו של רכיב זה היא אחת הסיבות השכיחות לכשל מואץ של משאבות.
5. מערכת בקרה וניטור
מערכות בקרה מתקדמות, כמו אלו המוצעות על ידי Xylem (משאבות Flygt Concertor), מציעות ניטור בזמן אמת, התראות על תקלות, ושמירת נתונים בענן. יכולות אלו מאפשרות תחזוקה חזויה ומניעת כשלים לפני שהם מתרחשים. תחזוקה מונעת קבועה חיונית להאריך את חיי המערכת ולמנוע נזקים יקרים.
6. גיבוי חשמלי ומשאבות כפולות
במבנים קריטיים כמו בתי חולים, מלונות או מרכזים מסחריים, יש להתקין מערכת גיבוי חשמלי ולשקול התקנת שתי משאבות במקביל. כך, במקרה של כשל במשאבה אחת או בהפסקת חשמל, המערכת תמשיך לפעול ותמנע הצפה.
7. נגישות לתחזוקה ובדיקות

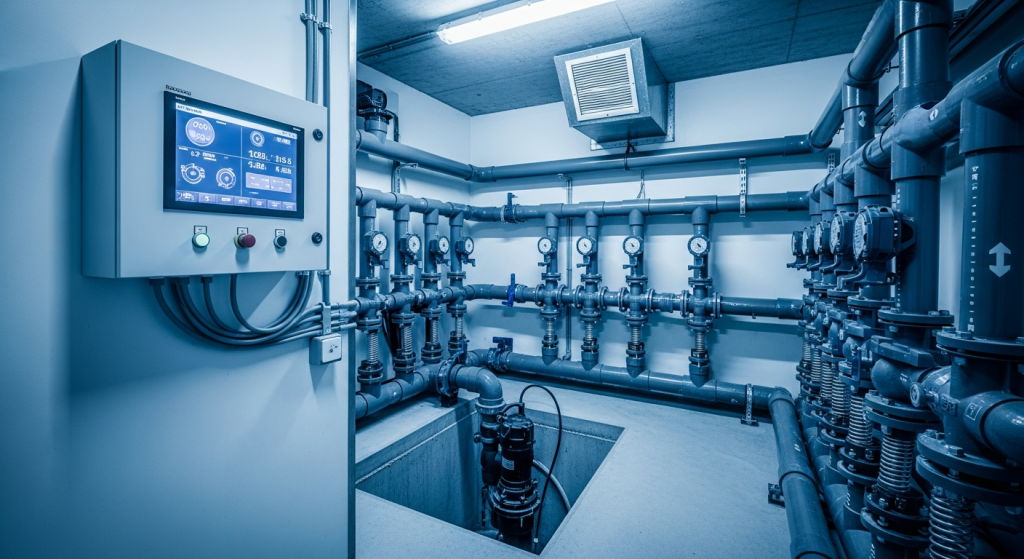

תכנון חדר המשאבות צריך לכלול נגישות נוחה לטכנאים, תאורה מתאימה, ואוורור טוב. חדר משאבות צפוף או לא מאוורר יקשה על ביצוע תחזוקה שוטפת ויעלה את הסיכון לכשלים.
מקרה בוחן: כשהתכנון החלקי הוביל לאסון
בניין מגורים בן 12 קומות בפתח תקווה התקין משאבת ביוב למרתף חדשה ויקרה, אך התעלם מהצורך בשדרוג הצנרת הישנה ובהרחבת בור הניקוז. תוך שלושה חודשים, במהלך גל גשמים, המערכת נכשלה והמרתף הוצף. הבדיקה שנערכה לאחר מכן גילתה שהצנרת הישנה הייתה סתומה חלקית בשורשי עצים (שורשי עצים אחראים לכ-50% מכלל סתימות הביוב), ובור הניקוז הקטן לא הצליח להכיל את נפח המים הפתאומי. המשאבה החדשה עבדה ללא הפסקה, אך לא הייתה מסוגלת להתמודד עם העומס.
אילו התכנון היה מערכתי מלכתחילה, הייתה נערכת בדיקה מלאה של כל רכיבי המערכת, הצנרת הייתה מתוחזקת או מוחלפת, ובור הניקוז היה מורחב. ההשקעה הייתה גבוהה יותר בשלב ההתקנה, אך היא הייתה חוסכת את העלות הכבדה של התיקון והנזקים.
התקנים והרגולציה בישראל
החל מה-27 ביוני 2024, ישראל מאמצת תקנות לאומיות למניעת זיהום מביוב, המשקפות את תקנות נספח IV של אמנת MARPOL של IMO. בנוסף, קיים תקן פיקוד העורף 1890 המתייחס להתקנת משאבות ביוב במקלטים, והוא מאשר משאבה בעלת מעבר חופשי של נוזלים של 70 מ"מ ועם מנוע 2900 סל"ד.
חוק המים, 1959, ותקנותיו, לרבות תקנות למניעת זיהום מים משפכי תעשייה ותקנות למערכות הולכת שפכים (2011), מחייבים מיפוי מסודר של קווי ביוב קיימים ברשויות ובתאגידים, והתקנת תשתיות ונקטים לצמצום ריכוז המזהמים בשפכים. תקנים אלו מדגישים את החשיבות של תכנון מערכתי ולא רק התקנת רכיבים בודדים.
צעדים מעשיים לתכנון מערכת ביוב הוליסטית
אם אתם מתכננים התקנת מערכת ביוב חדשה או שדרוג מערכת קיימת, הנה צעדים מעשיים שיבטיחו תכנון מערכתי מקיף:
- ביצוע אפיון מלא של הצרכים: כמה נקודות ניקוז יש? מהו נפח השפכים הצפוי ביום? מהו גובה ההפרש הידרוסטטי?
- בדיקת תשתיות קיימות: בדקו את מצב הצנרת הקיימה, גודל בור הניקוז, ונגישות למערכת.
- בחירת משאבה מתאימה: בחרו משאבה לפי האפיון המדויק, לא רק לפי הספק כללי. שקלו משאבות עם יכולות גריסה אם הפסולת כוללת מוצקים.
- תכנון מערכת בקרה: התקינו מערכת בקרה שתספק ניטור בזמן אמת והתראות על תקלות. מערכות כמו Technolog מציעות ניטור שוחות ביוב ומותקנות בלמעלה מ-300,000 אתרים בעולם.
- הקפדה על רכיבי בטיחות: התקינו שסתומי אל-חזור, מערכות גיבוי חשמלי, ומשאבות כפולות במקרה הצורך.
- תכנון נגישות ותחזוקה: וודאו שחדר המשאבות נגיש, מואר ומאוורר כראוי.
- תחזוקה תקופתית מתוכננת: הגדירו פרוטוקול תחזוקה רבעוני או חצי-שנתי, הכולל ניקוי, בדיקת רכיבים, ובדיקת פעולת המערכת.
התקלות הנפוצות שנובעות מתכנון חלקי
כשמתמקדים רק במשאבה ולא במערכת כולה, מופיעות תקלות אופייניות:
- סתימות תכופות: צנרת בקוטר לא מתאים או בשיפוע שגוי גורמת לסתימות חוזרות.
- מחזורי הפעלה-כיבוי תכופים: בור ניקוז קטן מדי גורם למשאבה לעבוד בתדירות גבוהה, מה שמקצר את חייה.
- זרימה חזרה: היעדר שסתום אל-חזור גורם לזרימה חזרה של ביוב, פגיעה באטמים, ותקלות מואצות.
- כשל בזמן הפסקת חשמל: ללא מערכת גיבוי, הפסקת חשמל בזמן גשמים גורמת להצפה מיידית.
- אי-זיהוי תקלות מוקדמות: ללא מערכת בקרה וניטור, תקלות מתפתחות בשקט עד שהן מתפרצות באסון.
חברות מובילות בישראל לתכנון מערכות ביוב מקיפות
מספר חברות בישראל מתמחות בתכנון והתקנת מערכות ביוב מלאות, ולא רק במכירת משאבות בודדות:
- AGM Pumps (עדי גרוס משאבות בע"מ): מתמחה בייצור, שיפוץ וייבוא משאבות מים וביוב, ומציעה ייעוץ מערכתי מקיף.
- מ.אמתי: מייבאת ומשווקת משאבות ביוב מבית יצרנים מובילים כמו Grundfos, ומספקת פתרונות מערכתיים לתעשייה ולמגורים.
- הידרה שירותי הנדסה בע"מ: בעלת ניסיון של למעלה מ-50 שנה, מציעה תכנון מלא של מערכות ביוב כולל משאבות עם סכינים טוחנות.
- זרם מים הנדסה: מתמחה במשאבות ביוב טבולות ומשאבות גורסות, ומציעה ייעוץ והתקנה מערכתית.
- ב.מ. משאבות: מספקת שירותי משאבות ואינסטלציה, כולל הקמת חדרי משאבות ומערכות שאיבה מורכבות.
- ע.י. הנדסת מים בע"מ: סוכנת בלעדית בישראל של משאבות Flygt מבית Xylem, המציעות טכנולוגיות בקרה וניטור מתקדמות.
מתי לקרוא לטכנאי ומה לבדוק בעצמכם
גם במערכת מתוכננת היטב, חשוב לדעת מתי לפנות לעזרה מקצועית. סימני אזהרה כוללים:
- רעשים חריגים מהמשאבה או מהצנרת
- ריחות חריפים וחזרים מבור הניקוז
- מים עולים לאט או נשארים בבור לאחר שהמשאבה כבתה
- מחזורי הפעלה-כיבוי תכופים במיוחד
- התראות ממערכת הבקרה
בדיקות תקופתיות שאתם יכולים לבצע בעצמכם:
- בדיקה ויזואלית של בור הניקוז – האם יש צבירת מוצקים או שומנים?
- האזנה למשאבה בזמן פעולה – האם יש רעשים חריגים?
- בדיקת פעולת המצוף (במשאבות עם מצוף מכאני) – האם הוא נע בחופשיות?
- בדיקת לוח הפיקוד – האם יש אורות אזהרה?
אבל זכרו: תחזוקה מונעת קבועה על ידי מקצועי היא ההשקעה החשובה ביותר. תחזוקה שוטפת כוללת בדיקות תקופתיות לאיתור סתימות ונזילות, וניקוי צנרת. תחזוקה רבעונית של מצוף המשאבה והמדחף חיונית, וכך גם הימנעות מהשלכת פריטים לא מתכלים לביוב.
סיכום: מבט מערכתי הוא ההבדל בין שקט נפשי להצפה
המשאבה היא רק נקודה אחת במערכת ביוב שלמה. תכנון הוליסטי מתחיל בהבנה שכל רכיב במערכת – מבור הניקוז דרך הצנרת, המשאבה, השסתומים, מערכת הבקרה ועד הגיבוי החשמלי – חייב לעבוד בהרמוניה מושלמת. כשאתם רואים את התמונה השלמה ומתכננים את המערכת בהתאם, אתם מבטיחים אמינות לאורך שנים, מונעים תקלות יקרות, ונהנים משקט נפשי בכל עונה.
אם אתם מתמודדים עם תקלות במשאבת ביוב חוזרות, או אם אתם מתכננים התקנת מערכת חדשה, הקדישו זמן לאפיון מלא ולתכנון מערכתי. השקיעו בייעוץ מקצועי, בחרו ספקים עם ניסיון בתכנון מערכות שלמות, ואל תתפשרו על רכיבי בטיחות ובקרה. ההשקעה בתכנון נכון תחסוך לכם עשרות אלפי שקלים בנזקים עתידיים.
צרו קשר עם מומחי מים מוסמכים לקבלת ייעוץ מקצועי והתאמת פתרון מערכתי לבניין שלכם. בדיקת מערכת הביוב מומלצת לפחות פעם בשנה, עדיף לפני החורף.
